山東電機生產廠家淺析電機不同通風結構的特點

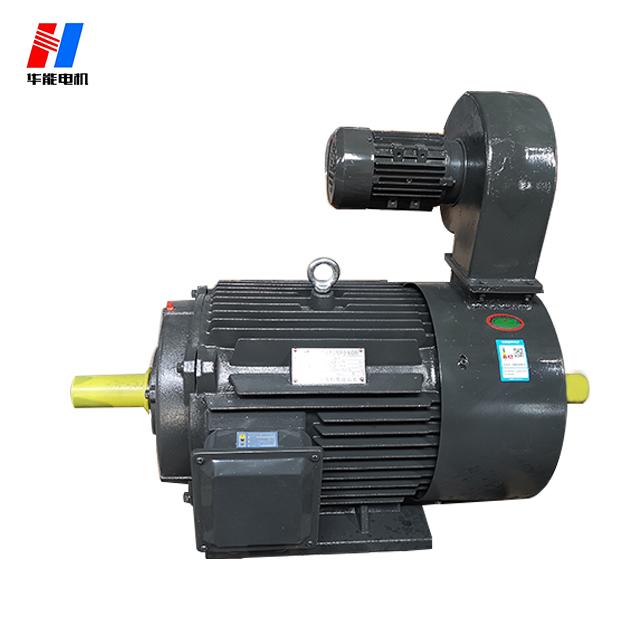

山東電機生產廠家提醒，對于大規格電機產品，一般采用徑向通風冷卻結構，即在定轉子鐵芯上增加徑向通風道，其目的在于有效改善電機的通風冷卻效果。
今天山東盛華電機生產廠家為大家淺析不同通風結構的特點。
大規格高壓電機徑向通風冷卻結構至少包括三個鐵芯段，即有兩個及以上徑向通風道。相鄰鐵芯段之間設置有通風槽鋼，相鄰鐵芯段的通風槽鋼之間形成通風溝，多個通風溝的風阻，沿電機兩端到電機中間方向逐漸增大，可提高流經多個通風溝的風流量均衡性，從而提高線圈和多個鐵芯段的溫度，沿電機軸向分布的均衡性，在不改變總風流量的情況下，可以降低最高溫度值，有效避免因局部溫升過高，導致的電機停機故障，同時降低鐵芯支架熱變形的幾率，保證電機正常運行。
三相異步電動機常用的冷卻風路結構有三種，即軸向通風、徑向通風和軸向、徑向混合通風。選擇電機的冷卻風路結構時，應綜合考慮電機容量、極數、轉速、鐵心長度及定、轉子鐵心內、外徑等參數，同時應考慮到加工成本等因素。
軸向通風一般采用抽風結構。電機一端安裝離心風扇，定、轉子鐵芯不設徑向風道，冷卻氣流從非風扇端進入后沿軸向流動。
徑向通風冷卻空氣由兩側對稱進入。冷卻空氣的主要部分經定子線圈端部、轉子軛部風路、轉子徑向風道、氣隙、定子徑向風道，最后經定子鐵芯中部排出。
軸——徑向混合通風主要有兩種方式，第一種是在電機一側安裝離心風扇，冷卻空氣主要經由轉子軛部風路、轉子通風道、氣隙、定子通風道、定子線圈直線部分、定子鐵芯通風道表面、定子線圈端部、冷卻風扇，最后排出。第二種方式是在電機兩端安裝軸流風扇，定子采用槽口通風，這大大增加了氣隙中的空氣流量。轉子風道數遠少于定子風道數，這是為了避免高速情況下風摩耗太大及產生過高噪聲。電機的風壓由對稱的兩只軸流風扇產生，優化設計的軸流風扇可以達到很高的效率，噪聲也可降到最低。轉子風道集中在鐵芯中間，這使得冷卻空氣由轉子徑向風道流進定子徑向風道時，有較大部分軸向流經氣隙，進一步改善了冷卻效果。
